Преобразователи частоты Vacon NXL
23.04.09 13:51
Стандартный преобразователь частоты Vacon NXL это:
- высокая степень защиты (IP21/54 — защита от пыли и влаги, защита кабелей) позволяет монтировать блоки на стене без дополнительных шкафов (монтаж можно проводить и в шкафах);
- фильтры высокочастотных помех и тормозные прерыватели встроены по умолчанию;
- стандартные блоки могут применяться практически повсюду как на промышленных объектах, так и в жилых зонах;
- встроенный дроссель переменного тока является наиболее эффективным средством для защиты.
Для программирования и копирования параметров можно воспользоваться удобными программами для ПК. Иногда из системы управления можно исключить логический контроллер за счет реализации логического алгоритма в самом приводе с помощью программного инструментария.
Благодаря высокой частоте коммутации и практически синусоидальной форме тока обеспечивается очень низкий уровень шума двигателя.
Основные достоинства и возможности преобразователя частоты Vacon NXL
- не требуется размещение в шкафу;
- все необходимое внутри стандартного блока (защита от пыли и воды, фильтр высокочастотных помех, дроссель переменного тока, тормозной прерыватель);
- простота монтажа, удобство эксплуатации;
- низкий уровень шума (как привода, так и двигателя);
- широкие возможности управления (через входы/выходы, по полевым шинам или с панели управления);
- большое количество функций (например, полностью программируемые входы/выходы, автоматическая идентификация, ПИД-регулятор, пуск с хода);
- высокое качество регулирования;
- благодаря очень эффективному принципу охлаждения обеспечивается работа при высокой внешней температуре и высокой частоте коммутации без снижения номинальных параметров.

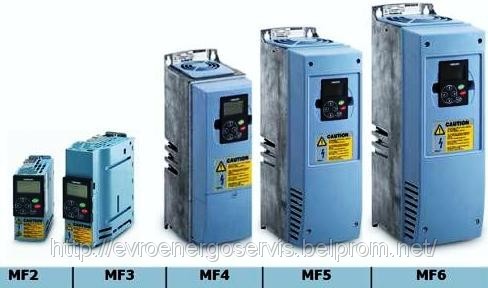

Основной типоряд и параметры частотных преобразователей Vacon NXL:
- MF2
- MF3
- MF4
- MF5
- MF6
Модуль управления частотного преобразователя Vacon NXL
Штатные входы/выходы Vacon NXL оптимизированы под стандартные требования управления. Кроме дискретных и аналоговых входов и выходов, в качестве стандартного предусмотрен последовательный канал связи RS 485. Все входы и выходы плат ввода/вывода свободно программируются. Оба аналоговых входа можно запрограммировать на сигналы 0…10 В или 0 (4) … 20 мА. Аналоговый вход 1 может быть также запрограммирован для работы в качестве дискретного входа.
При необходимости можно легко и без больших затрат расширить стандартную конфигурацию входов/выходов с помощью плат ОРТ-АА или OPT-AI. Плата ОРТ-АА позволяет самым простым способом добавить еще один релейный выход, а OPT-AI обычно используется, когда необходимо гальванически изолированное подключение термистора двигателя. Эти платы устанавливаются в дополнительный слот Е.
Для управления приводом Vacon NXL можно использовать шины fi eldbus различных типов с платами типа ОРТ-С (см. таблицу ниже). Во всех изделиях Vacon NX используются одни и те же платы расширения ввода/вывода и платы fi eldbus. Платы fi eldbus могут устанавливаться в слот D или Е.
Пользователю предлагается большое число дополнительных плат типа ОРТ-В. Большинство стандартных плат представлено в таблице ниже. Например, с помощью платы ОРТ-В5, если необходимо, можно добавить еще три выходных реле. Платы типа ОРТ-В устанавливаются в слот Е.
Дополнительные модули управления для частотного привода Vacon NXL
