Розетка ABB со встроенным УЗО

22.05.09 16:11

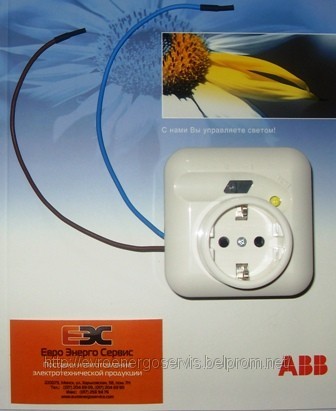

Речь в данной статье пойдет о электрических розетках ABB, с которыми знаком лишь немногий. Особенностью данной розетки является ее функциональность, удобство монтажа, экономия средств, швейцарский дизайн и необычность. Необычность заключается в том, что данная розетка ABBсовмещена с устройством защитного отключения ABB (УЗО).
Т. е теперь есть возможность монтировать только розетку, например при подключении стиральной машины, а необходимость в таком элементе как УЗО в щитке отпадает. С появлением в продаже такой розетки, каждый хозяин сам в состоянии провести монтаж, не обращаясь за помощью к электрику. По своим функциональным качествам данная розетка ABB ничем не отличается от обыкновенной розетки в цепи с УЗО. Плюс вы сэкономите свои деньги на покупке отдельно розетки ABB и УЗО ABB. УЗО ABB славится своей надежностью и долговечностью в работе, покупая данную розетку вы получаете за более меньшие деньги и розетку ABB и УЗО ABB в одном корпусе, не тратясь на монтаж, потому что данную розетку очень легко подключить самостоятельно, ниже приведены схемы подключения. Помимо своих функциональных качеств розетка ABB BIB— 16/30mA с УЗО ABB имеет исконный швейцарский консервативный стиль, выполнена из высококачественной пластмассы (Швейцария), которая с течением времени не пожелтеет — останется как новая. Данная линия электроустановочных изделий ABB пользуется большим спросом среди дизайнерских агенств г. Минска, и очевидно почему — швейцарский стиль в любом интерьере будет выглядеть достойно. А если говорить о последних тенденциях в дизайне (квартир, офисов, галерей, кафе, баров, бассейнов, бань), то можно выделить основные критерии:
— внешняя простота;
— функциональность;
— доступность;
— качественная комплектация.

Описание и технические характеристики розетки с УЗО ABB BIB— 16/30mA

• Розетка ABB BIB— 16/30mA с устройством защитного отключения (УЗО) расчитана на напряжение 220V-230V с номинальным током 16 А и током утечки 30 mА, с заземляющим контактом, клеммы для подключения кабеля — 1,5-2,5 мм2;

• Розетка ABB BIB— 16/30mA имеет две степени защиты:
  — IP21 — для сухих помещений;
  — IP44 — для влажных помещений (с резиновой прокладкой).

• Розетку ABB BIB— 16/30mA можно смонтировать в
  местах требующих защиты (ванная комната, кухня, детская, помещения с высокой влажностью, бассейн, сауна …), а обыкновенную розетку можно исключить, тем самым защитить оборудование, себя и своих близких.

• Розетку ABB BIB— 16/30mA можно соединить последовательно с другой обычной розеткой, что позволит ее защитить.


Схемы подключения для разных типов сетей

Система TN — система, в которой нейтраль источника электроэнергии глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали (занулены) при помощи нулевых защитных проводников.

Система TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Система TN-C — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении, при этом совмещенный нулевой и рабочий провод обозначается PEN.

Система TT — система, в которой нейтраль источника электроэнергии глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Расшифровка условных обозначений систем заземления

Первая буква — состояние нейтрали источника относительно земли:
Т — заземленная нейтраль;
I — изолированная нейтраль.

Вторая буква — состояние открытых проводящих частей относительно земли:

Т — открытые проводящие части заземлены независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие буквы после N — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник)

Защита дополнительно подключенной розетки

Электротехника ABB

Подойдите серьезно к безопасности вашей квартиры или любого другого защищаемого объекта
