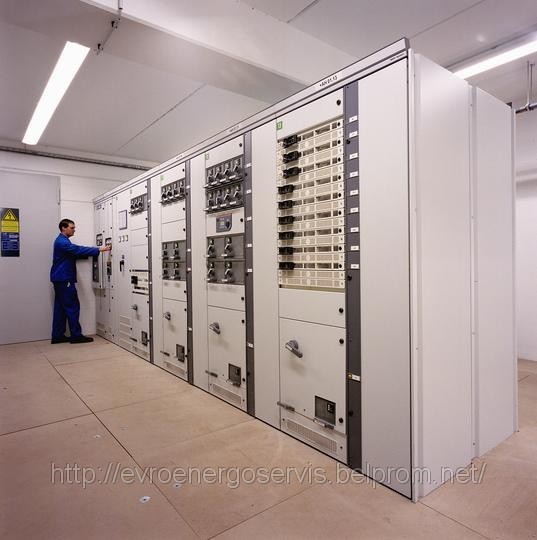

Распределительные системы низкого напряжения MNS ABB
27.07.09 7:12
Система MNS ABB не только изготавливается в соответствии с основными мировыми стандартами, но и подвергается дополнительным комплексным испытаниям на образование случайной электрической дуги. Как показала практика, случаи возникновения электрических дуг были крайне редкими, при этом появившиеся случайные дуги были строго ограничены местом их образования и не оказали никакого воздействия на соседние компоненты системы. После очистки секция выдвижных модулей, в которой образовалась электрическая дуга, снова была готова к работе.
Следует отметить, что даже пластмассовые части, применяемые в системе MNS ABB, изготовлены из трудно воспламеняющихся и самогасящихся даря этому вероятность пожара по вине MNS ABBравна нулю.
Преимущества данной распределительной системы также в компактной конструкции, экономящей место, эффективной двусторонней компоновке и экономном распределении электроэнергии в шкафах.
В свою очередь, полный ассортимент типовых стандартных комплектующих позволяет осуществлять различные уровни конструкции системы MNS ABB в зависимости от условий эксплуатации и окружающей среды, комбинирование различных систем (в частности, жестких и выдвижных модулей) в одном шкафу, а также проектирование конструкций, устойчивых к вибрациям, ударам и землетрясениям. Кроме того, использование MNS ABB обеспечивает оптимальную защиту обслуживающего персонала. Распределительное устройство MNS ABB подходит для установки в закрытых помещениях, предназначенных для электрооборудования, согласно уровню их защиты до IP 54. Система успешно эксплуатируется при среднесуточной температуре окружающей среды от —5 до +35 °С, выдерживает кратковременные температуры до +40 °С. Могут разрабатываться и специальные конструкции для эксплуатации в экстремальных условиях.
Они могут применяться:
-
в тропическом климате;
-
в областях с частыми землетрясениями;
-
на буровых площадках в море;
-
при судостроении и др.
Каркас MNS ABB представляет собой конструкцию с болтовыми соединениями, не нуждающуюся в дополнительном уходе. Каркасы для различных моделей шкафов могут конструироваться без специальных инструментов. Возможна поставка распределительных систем с одним или несколькими шкафами с доступом только в передней или в передней и задней частях шкафа.
По запросу заказчика может осуществляться поставка различных моделей:
-
открытая конструкция (с защитной штангой/барьером на передней части шкафа или на боковых и задней панелях);
-
закрытая конструкция (полное закрытие).
Монтажная зона системы может быть дополнительно перекрыта дверью со смотровым отверстием (или без него). Нижняя часть шкафа может быть оснащена опорными (фундаментными) плитами. Двери и обшивку MNS ABB также можно оснастить вентиляционными отверстиями, а плиты крыши — комплектной вентиляцией.
В зависимости от условий эксплуатации формируется структура каркаса. Традиционно каркас состоит из трех основных отсеков: аппаратный отсек, отсек шин и кабельный отсек.
Аппаратный отсек вмещает в себя аппаратный модуль, в отсеке шин помещаются сборные и распределительные шины, а в кабельном отсеке располагаются входные/выходные кабели, провода для соединения модулей и вспомогательное оборудование. Функциональные отсеки шкафа так же, как и сами шкафы, могут разделяться перегородками. При этом внутренние перегородки минимизируют нежелательные воздействия дуги, а также препятствуют распространению дуги за рамки ее образования.
Модули с прямым присоединением к системе главных сборных шин.
Все шкафы с подводящими и отводящими проводами и шиносоединительным выключателем оснащены одним главным выключателем, который может быть исполнен в виде неподвижного разъединителя, неподвижного или выдвижного защитного автомата открытой или закрытой конструкции.
Для защитных автоматов MNS ABB имеются электронные или микропроцессорные реле максимального тока, реле минимального напряжения и замыкающие реле, моторные приводы, а также вспомогательные контакты, блокировки и защиты для различных областей применения. Двери шкафов оснащены подходящими отверстиями для внешнего управления.
MNS с INSUM для технологии задвижных и съемных модулей
Систему INSUM в MNS ABB называют «умным» решением для распределения электроэнергии, а также для центров управления двигателями.
INSUM объединяет в себе функции контроля, управления, измерения и сигнализации для двигателей переменного тока и трехфазных двигателей. В INSUM также регистрируются изменения в условиях работы отдельных двигателей. Система INSUM способна активировать воздушные и закрытые защитные автоматы.
Главное преимущество INSUM в том, что эту систему легко приспособить к различным видам и типам двигателей. Для удовлетворения конкретных требований достаточно модифицировать INSUM, заменив различные защитные и измерительные устройства и блоки сигнализации на универсальный блок измерения и контроля MSG.
Система INSUM дает возможность присоединять центр управления двигателями к системам управления более высокого уровня посредством последовательной шины.
Технология задвижных модулей
Основными элементами задвижных (вставных) модулей являются опорные плиты и монтажные направляющие, изготовленные из алюминиевого сплава. Вертикальная направляющая планка служит крепежным элементом для соединения модуля с каркасом. Комбинируя опорные плиты и монтажные планки, можно устанавливать модули любой высоты.
При этом модульная конструкция дает пользователю ряд преимуществ:
-
быстрый и простой монтаж;
-
адаптация к меняющимся условиям работы;
-
большие кабельные отсеки для упрощенной прокладки кабелей;
-
автоматические контакты (без болтов) для номинального тока до 630 А.
Применение модульного принципа при проектировании как механической, так и электрической части системы позволяет выбирать не только внешнюю конструкцию объекта, но и внутреннюю компоновку, а также уровень защиты.
Технология выдвижных модулей
В системе MNS ABB компоненты, принадлежащие к одному функциональному узлу, собраны в одном несложном модуле. При этом в качестве выдвижных конструируются силовые и управляющие модули. Следует отметить, что выдвижные модули легко извлекаются, даже если они присоединены к источнику питания.
Системы MNS ABB могут применяться:
-
как главные и вспомогательные распределительные устройства;
-
как электронные шкафы для управления в открытых и замкнутых контурах;
-
на электростанциях;
-
на нефтеперерабатывающих предприятиях;
-
на промышленных предприятиях;
-
в жилищно-коммунальном хозяйстве;
-
в судоходстве и т. д.
Основные преимущества системы MNS ABB:
-
высокая надежность;
-
экономное распределение электроэнергии;
-
защита персонала;
-
компактная конструкция;
-
простота монтажа и эксплуатации;
-
устойчивость к внешним воздействиям;
-
комбинация различных систем;
-
возможность комплектации по желанию заказчика.
