Ограничители перенвпряжения OVR от АВВ

27.01.09 9:33

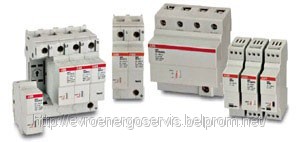

Устройства защиты от импульсных перенапряжений OVR от ABB предназначены для защиты электрического и электронного оборудования от перенапряжений и импульсных токов и выполняют две основных задачи:
1. Ограничивают импульсное перенапряжение до приемлемого уровня.
2. Отводят импульсы тока в землю.

Выпускаются следующих типов:

тип 1
Предназначены для защиты от прямого попадания молнии в молниеотвод и обеспечивают замыкание на землю импульсов тока высокого напряжения при сохранении эквипотенциальности заземления. Ими рекомендуется оснащать установки, для которых существует опасность прямого попадания молнии (т. е. оборудованные системами молниезащиты или соединенные с воздушными линиями электропередачи). Данные OVR должны устанавливаться на вводе в здание в главном распределительном щите.

тип 2
Предназначены для безопасного замыкания на землю импульсов тока при удаленном ударе молнии или при переключениях в системе электропитания. Они не предназначены для защиты от прямого попадания молнии, как устройства типа 1, но по сравнению с ними обеспечивают меньший уровень защитного напряжения. типа 2 рекомендуется устанавливать на вводе электроустановок, для которых не существует опасности прямого попадания молнии.

В типе 1+2 устройства типа 1 объединены с устройствами типа 2. Таким образом, достигается защита от перенапряжений при прямом ударе молнии, а также обеспечивается низкий уровень защитного напряжения, приемлемый для большей части электрического и электронного оборудования.

тип 3
Обеспечивают очень низкий уровень защитного напряжения, требующийся для чувствительного оборудования. Они устанавливаются вслед за типа 1+2 или 2, непосредственно возле потребителя. Устройства защиты от перенапряжения могут выпускаться не только в стандартном исполнении, но и с дополнительными функциями. OVR в исполнении TS снабжены контактом дистанционной сигнализации, при срабатывании которого следует заменить картридж. OVR типа 2 могут выпускаться с индикатором резерва безопасности для оповещения о необходимости замены устройства. Все устройства защиты от перенапряжений соответствуют международному стандарту IEC 61643-1 и стандарту ЕС EN 61643-11.

Основные характеристики ограничителей перенапряжения (ОПН):

• число полюсов — 1, 2, 3;
• номинальное напряжение Uн — 230В;
• тип напряжения — переменное;
• cопровождающий ток Ifi — 50кА; — это ток (ток источника питания), который ОПН способен разорвать самостоятельно после токо, когда импульсный ток ушел в землю, а ток источника питания не разорван, чтобы избежать перегорание вышестоящего предохранителя.
• импульсный ток через 1 полюс Iimp — до 40кА;
• картридж — заменяемый/незаменяемый.
